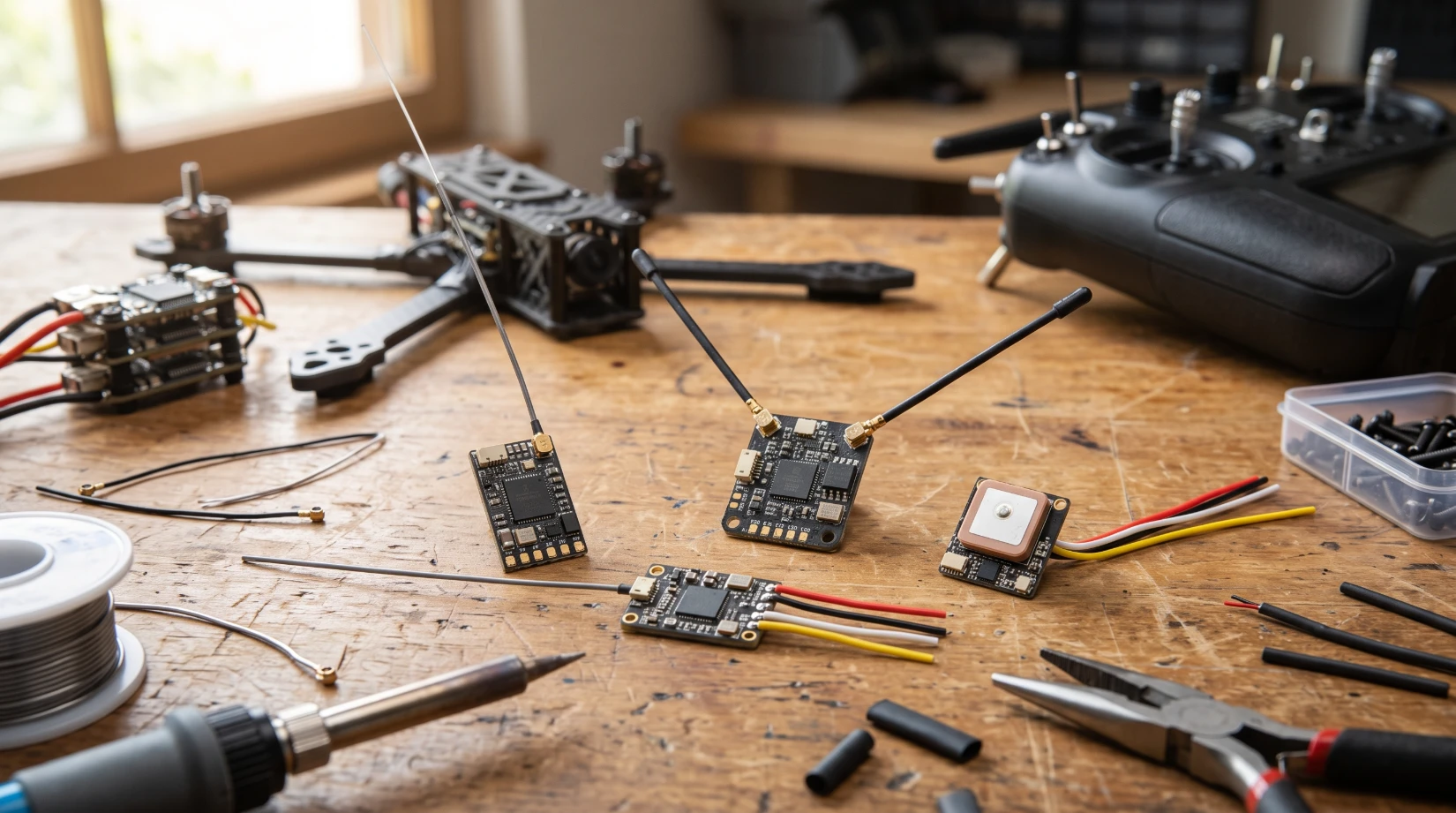

ELRS RX: як обрати приймач для FPV-дрона

Приймач ELRS RX є ключовим компонентом каналу керування FPV-дрона. Він приймає сигнали від передавача, декодує пакети керування та передає їх польотному контролеру. Від його характеристик залежать стабільність зв'язку, затримка передачі команд, швидкість відновлення після перешкод і надійність польоту. Для професійних FPV-платформ, безпілотних комплексів спеціального призначення та інженерних випробувань правильний вибір приймача не менш важливий, ніж вибір польотного контролера чи відеосистеми.

Що таке ELRS RX

ExpressLRS (ELRS) - відкритий цифровий протокол радіокерування, розроблений для роботи з мінімальною затримкою, високою швидкістю передачі пакетів і великою дальністю зв'язку. Приймач ELRS RX є завершальною ланкою цього каналу.

Його основні функції:

• прийом пакетів керування;
• передача команд польотному контролеру через протокол CRSF;
• підтримка телеметричного обміну;
• контроль показників LQ, RSSI та SNR;
• реалізація алгоритму FailSafe.

Залежно від конфігурації системи частота передачі пакетів може досягати 1000 Гц, а затримка становить лише декілька мілісекунд. Це особливо важливо для швидкісних FPV-дронів, автоматизованих платформ і безпілотних комплексів, що працюють у складній радіоелектронній обстановці. Сумісність із Betaflight, INAV та ArduPilot забезпечує інтеграцію через інтерфейс CRSF без використання додаткових каналів зв'язку.

Основні характеристики приймачів

Обираючи ELRS RX, оцінюють не лише сумісність із передавачем, а й електротехнічні та конструктивні параметри.

Найпоширенішими є модулі:

• 2,4 ГГц - універсальне рішення для більшості FPV-платформ;
• 868/915 МГц - використовується у long-range комплексах із підвищеною дальністю.

Також враховують масу приймача (0,4-5 г), габарити плати, спосіб монтажу, тип антени або RF-конектора, довжину коаксіального кабелю та міцність конструкції. Ці параметри визначають зручність встановлення, особливо на компактних FPV-дронах.

Під час інтеграції звертають увагу на:

• діапазон напруги живлення, зазвичай 3,3-8,4 В або стабілізовані 5 В;
• підтримку цифрового інтерфейсу UART і протоколу CRSF;
• можливість OTA-оновлення прошивки ExpressLRS;
• сумісність із передавачами відповідної частоти та версії прошивки.

Під час проєктування БПЛА також враховують вимоги електромагнітної сумісності, принципи високочастотного монтажу та рекомендації стандартів серії IEC 61000. Правильне розміщення приймача й антени зменшує вплив завад від ESC, силових проводів і відеопередавача.

Як вибрати ELRS RX під FPV-дрон

Для компактних FPV-дронів класу 2-3 дюйми оптимальними є надлегкі приймачі з інтегрованою антеною. Вони займають мінімум місця, майже не впливають на масу платформи та забезпечують достатню дальність польоту.

У long-range системах доцільно використовувати моделі із зовнішньою дипольною або Т-подібною антеною. Її правильне розташування поза карбоновими елементами рами зменшує екранування сигналу та покращує співвідношення сигнал/шум.

Для професійних FPV-комплексів важливими є якість паяння, стабільність UART-з'єднання, резерв живлення та стійкість до вібрацій. У багатьох випадках застосовують приймачі з технологією diversity, яка забезпечує стабільніший прийом сигналу в умовах складного рельєфу або щільної забудови.

Перед введенням комплексу в експлуатацію рекомендується:

• оновити прошивку до актуальної версії;
• перевірити налаштування FailSafe;
• протестувати показники LQ та RSSI;
• встановити антену на максимальній відстані від джерел електромагнітних завад;
• провести наземні випробування дальності зв'язку.

ELRS RX є критично важливим елементом цифрової системи керування FPV-дрона. Його характеристики визначають стабільність прийому команд, рівень затримки та стійкість до радіоперешкод. Під час вибору слід враховувати сумісність з апаратурою керування, робочу частоту, тип антени, підтримку актуальної версії ExpressLRS, спосіб підключення до польотного контролера й умови експлуатації. Комплексний інженерний підхід забезпечує надійну роботу системи керування як у компактних FPV-збірках, так і в професійних безпілотних платформах.
