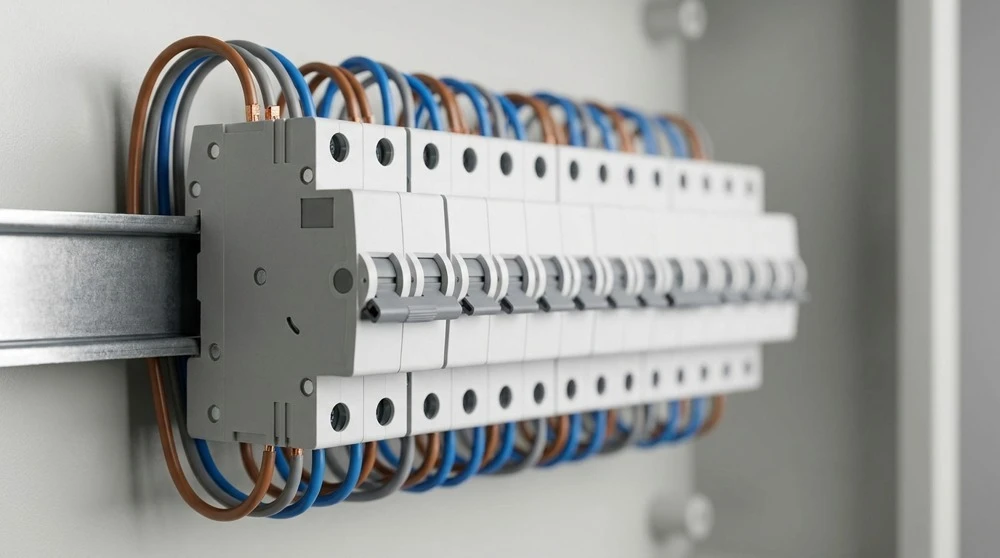

Як підібрати автоматичний вимикач у щиток: номінал, крива B/C/D і селективність

Під час збирання щитка постає три схожі з вигляду, але зовсім різні за суттю питання: на скільки ампер брати апарат, яку літеру обрати — B, C чи D, і чому при замиканні на одній розетці інколи гасне весь будинок. Помилка в будь-якому з цих параметрів або перегріває кабель, або дає хибні спрацювання, або лишає оселю без світла через аварію на одній-єдиній лінії. Розбиратися варто саме у зв'язці трьох осей вибору, бо кожна з них відповідає за свою частину захисту. Нижче — як зіставити номінал, характеристику спрацювання та селективність і зібрати передбачуваний, безпечний щиток.

Дві функції автомата, від яких залежить вибір

Автоматичний вимикач захищає не прилад, а лінію — кабель — від двох різних загроз, і для кожної працює свій механізм. Теплова ступінь (біметалева пластина) реагує на тривале перевантаження з витримкою часу: що більший струм, то швидше вона розмикає коло. Електромагнітна ступінь (соленоїд, «відсічка») спрацьовує миттєво — при короткому замиканні, коли струм зростає стрибком.

Саме поріг спрацювання відсічки задає криву спрацювання B, C або D, а теплова ступінь прив'язана до номіналу. Тому підбір апарата — це завжди пара «номінал + крива», а не одне число. Ігнорування цього поділу і є головна причина того, що правильний за амперами автомат поводиться «неправильно».

Крок 1. Номінал — автомат захищає кабель, а не прилад

Головне правило ПУЕ: номінальний струм (In) автомата підбирають так, щоб він не перевищував допустимий тривалий струм кабелю (In автомата ≤ Iдоп провідника). Апарат оберігає провідник від перегріву, тому спершу визначають переріз лінії, а вже під нього — номінал. Завищений автомат на тонкому кабелі — найнебезпечніша помилка: ізоляція встигне перегрітися раніше, ніж захист відреагує.

Для оцінки навантаження струм рахують за формулою I = P / (230 × cos φ) для однофазної мережі та I = P / (1,73 × 400 × cos φ) для трифазної, не плутаючи кіловати з кіловольт-амперами. Але це лише орієнтир для розрахунку — реальну межу задає кабель. Нижче — відправна таблиця для мідного проводу прихованої проводки; точні значення залежать від способу прокладки, ізоляції й температури та звіряються за таблицями допустимих струмів ПУЕ (гл. 1.3).

Номінал беруть із невеликим запасом за розрахунковим струмом навантаження, але в межах допустимого струму провідника.

Крок 2. Крива спрацювання B, C, D — під яке навантаження

Крива задає, у скільки разів від номіналу спрацьовує миттєва електромагнітна відсічка. За ДСТУ IEC 60898-1 — чинним стандартом на побутові модульні апарати — діапазони такі:

Помилка з кривою не гріє кабель, але дає хибні спрацювання: навантаження з великим пусковим струмом на кривій B «вибиватиме» при кожному пуску, тоді як на D той самий пуск проходить спокійно. Тому під різні лінії щитка потрібні різні криві та номінали — і, відповідно, апарати з однаковою, передбачуваною логікою спрацювання.

Повний ряд модульних автоматів на 1–63 А з характеристиками спрацювання B, C і D та вимикальною здатністю від 4,5 до 10 кА (серії SB-M8, SB-M9, SB-M9H) можна обрати в каталозі виробника — це дає змогу зібрати всю лінійку щитка апаратами з єдиною логікою спрацювання.

Крок 3. Полюси й вимикальна здатність

Полюси визначають, які провідники комутує апарат. 1P ставлять на групову однофазну лінію (нуль іде на спільну шину); 2P — на однофазний ввід із розривом нуля; 3P — на трифазне навантаження; 4P — на трифазний ввід із розривом нуля. Розрив нуля доречний насамперед на вводі, а не на кожній груповій лінії.

Вимикальна здатність (Icn) — це максимальний струм короткого замикання, який апарат здатний вимкнути без руйнування. Її обирають не нижчою за очікуваний струм КЗ у точці встановлення: 4,5 кА — для квартир (далеко від трансформаторної підстанції), 6 кА — для приватних будинків, 10 кА — для об'єктів із високим струмом КЗ чи поблизу ТП. У серіях UEC цим трьом рівням відповідають SB-M8 (4,5 кА), SB-M9 (6 кА) і SB-M9H (10 кА).

Крок 4. Селективність — щоб вимикало лише пошкоджену лінію

Мета вибірковості (селективності) — щоб при аварії відключився лише найближчий до місця пошкодження груповий автоматичний вимикач, а ввідний лишився ввімкненим. Тоді світло зникає тільки на проблемній лінії, а не в усьому будинку. Базовий інструмент — різниця номіналів по ієрархії (груповий менший за ввідний); практичний орієнтир співвідношення — приблизно від 1,6× і більше.

Втім, тут потрібне чесне застереження. Між двома звичайними модульними автоматами повна селективність за великих струмів КЗ не гарантується самим лише співвідношенням номіналів — можуть спрацювати обидва апарати одночасно. Надійну вибірковість підтверджують за таблицями селективності виробника, а на вводі за потреби застосовують селективний апарат типу S або струмообмежувальний. Саме S-апарати з витримкою часу забезпечують часову селективність.

Типові помилки при доборі

Найчастіші прорахунки повторюють помилки в кожній із трьох осей вибору:

• Завищений номінал на тонкому кабелі — провідник перегрівається раніше, ніж спрацює автоматичний вимикач.
• Крива не під навантаження — B або C на потужному двигуні дає хибні спрацювання при кожному пуску.
• Однаковий номінал на вводі й на групі — селективності немає, вибиває все одразу.
• Економія на вимикальній здатності там, де струм КЗ високий (4,5 кА замість потрібних 6 чи 10 кА).
• Розрив нуля «на кожну лінію» замість вводу — зайві полюси й вартість без реальної користі.

⚠️ Добір і монтаж автоматичних вимикачів у щиток має виконувати кваліфікований електрик. Неправильно підібраний номінал (завищений щодо перерізу кабелю) не захищає лінію від перегріву й може спричинити займання проводки. Вибір апаратів захисту, перерізу провідників і схеми щитка слід виконувати відповідно до вимог ПУЕ та чинних стандартів (ДСТУ IEC 60898-1). Перед будь-якими роботами у щитку обов'язково знеструмте ввідну лінію та переконайтесь у відсутності напруги. У разі сумнівів щодо струму короткого замикання чи селективності захисту зверніться до профільного проєктувальника.
